Perbezaan Antara Siku dan Bengkok



Kriteria yang membezakan antara keduanya ialah jejari lentur (R).

• Jika R Kurang daripada atau sama dengan 1.5D, ia dirujuk sebagai Siku.
• Jika R > 1.5D (biasanya 3D atau 5D), ia dirujuk sebagai Selekoh Paip.

R=Jejari Lengkungan; D=Diameter Luar Paip.



Ciri	Siku Paip	Bengkok Paip
Piawaian	ASME B16.9, B16.28	ASME B16.49, ISO 15590-1
Jejari Lentur (R)	1.0D (Jejari Pendek) atau 1.5D (Jejari Panjang)	Biasanya Lebih besar daripada atau sama dengan 3D (cth, 3D, 5D, 10D, dsb.)
Proses Pengilangan	Penempaan, Tuangan, Pembentukan Mandrel	Lenturan sejuk, Lenturan aruhan panas
Rintangan Aliran	Lebih tinggi (Disebabkan perubahan arah yang tajam)	Rendah (Peralihan lancar mengurangkan geseran)
Kebolehbaziran	Terhad (Hanya siku Jejari Panjang tertentu)	Cemerlang (Standard untuk selekoh 3D/5D)
Penipisan Dinding	Uniform (Dikawal ketat oleh standard)	Potensi penipisan pada arka luar (Extrados)
Keperluan Ruang	Padat (Sesuai untuk ruang sempit/gelincir)	Memerlukan lebih banyak ruang untuk pemasangan
Ketersediaan	Tinggi (Dihasilkan-berjisim, di luar-di-rak)	Lebih rendah (Sebahagian besarnya-dibuat mengikut projek)

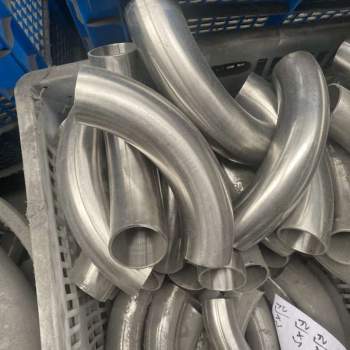

Apa itu Piping Bend?

Bengkok paip ialah istilah generik untuk apa yang dipanggil dalam paip sebagai "offset" – perubahan arah paip. Selekoh biasanya bermaksud tidak lebih daripada bahawa terdapat "selekoh" - perubahan arah paip (biasanya atas sebab tertentu) - tetapi ia tidak mempunyai definisi kejuruteraan yang khusus mengenai arah dan darjah. Bengkok biasanya-dibuat tersuai (menggunakan mesin lentur) di tapak dan sesuai untuk keperluan tertentu. Bengkok biasanya dibuat dengan menggunakan mesin lentur (lentur panas dan lenturan sejuk) di-tapak dan sesuai untuk keperluan tertentu. Penggunaan selekoh adalah ekonomi kerana ia mengurangkan bilangan kelengkapan mahal.

Hubungi sekarang

Apa itu Piping Elbow?

SIKU PIPING, sebaliknya, ialah bengkok khusus, standard, kejuruteraan pra-dibuat sebagai kepingan kili (berdasarkan ASME B 16.9) dan direka untuk sama ada diskru, bebibir atau dikimpal pada paip yang dikaitkan dengannya. Siku boleh 45 darjah atau 90 darjah. Terdapat juga siku rekaan-tersuai, walaupun kebanyakannya dikategorikan sama ada "jejari pendek" atau jejari panjang".



Selekoh paip biasanya mempunyai jejari lenturan minimum 1.5 kali jejari paip (R). Jika jejari lentur ini kurang daripada 1.5R, ia dipanggil Elbow. Rujukan kepada mana-mana standard antarabangsa / industri perlu dikesan. 1.5, 3 dan 4.5 R ialah jejari lentur yang paling biasa dalam industri.



Selekoh paip biasanya mengalir lebih lancar kerana tiada permukaan yang tidak sekata di bahagian dalam paip, begitu juga bendalir tidak perlu menukar arah secara tiba-tiba.



Perbezaan paling asas ialah siku agak pendek daripada lentur, R=1D hingga 2 D ialah siku Lebih daripada 2D ialah lentur. Dalam proses pengeluaran, selekoh sejuk boleh menggunakan Mesin Lentur untuk membengkok dengan-bengkok lurus siap. Satu-kali siap juga tidak memerlukan kakisan kedua. Tetapi siku memerlukan pengilang membuat pesanan, untuk melakukan anti-karat, kitaran pesanan adalah panjang. Harga siku lebih tinggi daripada bengkok. Tetapi prestasi kos jauh lebih tinggi daripada selekoh. Sememangnya diketahui-bahawa bengkung tidak mempunyai pemprosesan anti-karat mudah rosak, tetapi harganya murah jadi sangat banyak digunakan dalam beberapa permintaan yang tidak terlalu tinggi.



Perspektif Pakar: Mengapa Jurutera pada 2026 condong ke arah selekoh?

Apabila kos tenaga meningkat, meminimumkan penurunan tekanan dalam sistem paip telah menjadi semakin kritikal. Selekoh 5D mengurangkan kehilangan geseran bendalir sebanyak kira-kira 20% hingga 30% berbanding dengan siku 1.5D. Untuk saluran paip penghantaran-jarak jauh, selekoh mewakili pilihan terbaik.





1. Apakah perbezaan utama antara bengkok paip dan siku?

Perbezaan terletak pada jejari dan pembuatan. Siku ialah jejari tetap (biasanya 1.0D atau 1.5D) yang dihasilkan mengikut ASME B16.9. Bengkok paip ialah komponen-dibuat tersuai dengan jejari yang lebih besar (biasanya 3D, 5D atau 10D). Pada asasnya, semua siku adalah selekoh, tetapi tidak semua selekoh adalah siku.



2. Bilakah anda perlu menggunakan Bend Paip dan bukannya Siku?

Gunakan Bengkok Paip apabila anda perlu meminimumkan penurunan tekanan atau mengangkut bahan yang sangat melelas (seperti buburan atau bijirin).



3. Adakah Bengkok Paip lebih mahal daripada Siku standard?

Secara amnya, Selekoh Paip lebih mahal daripada siku standard. Walaupun paip mentah mungkin lebih murah, proses lenturan aruhan, rawatan haba khusus dan dimensi tersuai meningkatkan kos buruh dan teknikal.



4. Apakah siku "Long Radius" (LR) dan "Short Radius" (SR)?

Rujuk pusat-ke-jarak muka siku. Siku Jejari Panjang (LR) mempunyai jejari bersamaan dengan 1.5 kali diameter paip nominal (1.5D). Siku Jejari Pendek (SR) mempunyai jejari bersamaan dengan 1.0D.



5. Mengapakah Selekoh Paip mempunyai risiko "penipisan dinding" yang lebih tinggi?

Semasa proses lenturan, extrados (lengkung luar) paip diregangkan, menyebabkan ketebalan dinding berkurangan.



6. Bolehkah saya menggunakan Siku dalam saluran paip yang memerlukan "Pigging"?

Siku standard 1.0D dan 1.5D biasanya TIDAK sesuai untuk pigging. Kebanyakan babi saluran paip memerlukan sekurang-kurangnya jejari selekoh 3D atau 5D untuk menavigasi lengkung tanpa kerosakan atau tersumbat.



7. Apakah perbezaan dalam pembuatan: Elbow vs. Bend?

Siku biasanya -dihasilkan secara besar-besaran menggunakan mandrel, menekan atau menempa untuk memastikan konsistensi yang ketat dengan ASME B16.9. Bengkok selalunya dibuat-menggunakan lentur aruhan atau lentur sejuk.



8. Apakah itu "3D Bend" dalam istilah paip?

Selekoh 3D bermaksud jejari selekoh ialah tiga kali diameter paip nominal.



9. Adakah terdapat piawaian khusus untuk Selekoh Paip?

Walaupun siku mengikuti ASME B16.9, Selekoh Paip selalunya dikawal oleh ASME B16.49 (untuk-kilang, keluli tempa, selekoh aruhan kimpalan punggung) atau ISO 15590-1.



Piawaian Rujukan

ASME B16.9: Saiz Kelengkapan Buttweld

ASME B16.49: Bengkok Aruhan Punggung Keluli Tempa
