Panduan 2026: 13 Jenis Flange Paip Penting

13 Jenis Bebibir Digunakan dalam Perpaipan

13 jenis utama: Welding Neck (WN), Long Weld Neck (LWN), Slip-On (SO), Threaded, Socket Weld (SW), Lap Joint (LJ), Blind, Nipoflange, Orifice, Reducing, Expander, Swivel Ring dan Weldoflange. Piawaian utama ialahASME B16.5(NPS ½–24") dengan kelas tekanan dari 150 hingga 2500.

JENIS-JENIS PIAWAI BUDIR

Jenis bebibir yang akan digunakan untuk aplikasi paip bergantung, terutamanya, pada kekuatan yang diperlukan untuk sambungan bebibir. Bebibir digunakan, sebagai alternatif kepada sambungan yang dikimpal, untuk memudahkan operasi penyelenggaraan (sendi bebibir boleh dibongkar dengan cepat dan mudah).

Sekarang mari kita menyelam, menunjukkan jenis utama bebibir dengan gambar.

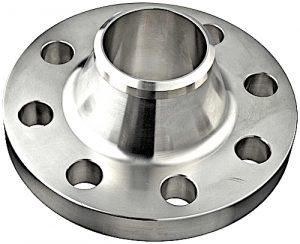

FLANGE LEHER KIMPALAN

 .

Bebibir leher kimpalan ("WN") menampilkan hab tirus panjang yang boleh dikimpal dengan paip.

Jenis bebibir ini digunakan, biasanya, dalam aplikasi bertekanan tinggi-dan suhu tinggi/rendah yang memerlukan pengaliran cecair tanpa had yang dihantar oleh sistem paip (lubang bebibir sepadan dengan lubang paip).

Ketiadaan kejatuhan tekanan menghalang kesan negatif seperti pergolakan dan hakisan/kakisan logam dalam berdekatan dengan sambungan bebibir.

Hab tirus membolehkan pengagihan tegasan mekanikal yang lancar antara paip dan bebibir leher kimpalan dan memudahkan pelaksanaan pemeriksaan radiografik untuk mengesan kemungkinan kebocoran dan kecacatan kimpalan.

Dimensi bebibir (NPS dan jadual paip) hendaklah sepadan dengan dimensi paip penyambung.

Bebibir leher kimpalan disambungkan ke paip dengan kimpalan punggung berbentuk V-penembusan penuh tunggal. Dimensi dan berat bebibir leher kimpalan ASME ditunjukkan dalam artikel ini.

Bebibir LEHER KIMPALAN PANJANG

Bebibir leher weld panjang ("LWN") adalah serupa dengan bebibir leher weld, kecuali leher (hab tirus) dipanjangkan dan bertindak seperti sambungan yang membosankan.

Bebibir leher kimpalan panjang biasanya digunakan pada kapal, tiang atau tong. Jenis bebibir ini boleh didapati juga dalam jenis tong berat (HB) dan tong yang sama (E).

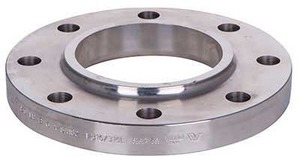

SLIP ON FLANGE

Slip-pada bebibir disambungkan ke paip atau kelengkapan dengan dua kimpalan fillet, satu dilaksanakan di dalam dan satu di luar rongga bebibir.

Saiz lubang gelincir-pada bebibir lebih besar daripada diameter luar paip penyambung, kerana paip perlu meluncur di dalam bebibir untuk disambungkan dengan pelaksanaan kimpalan fillet.

Slip-bebibir juga ditakrifkan sebagai "Bebibir Berhub" dan ia mudah dikenali kerana bentuknya yang nipis dan padat.

Dimensi dan berat gelincir-pada bebibir ANSI/ASME tersedia pada halaman ini.

WELD LEHER VS SLIP ON FLANGE

Sambungan bebibir yang dibuat dengan gelinciran-pada bebibir adalah, dalam jangka masa panjang, sedikit lebih rapuh daripada sambungan yang dibuat dengan bebibir leher kimpalan (dalam keadaan perkhidmatan yang serupa). Ini nampaknya disebabkan oleh fakta berikut:

• bebibir leher kimpalan mempunyai hab tirus, tiada dalam bebibir kimpalan soket, yang mengagihkan tegasan mekanikal antara paip dan bebibir dengan lebih sekata

• sambungan leher kimpalan sebagai hanya satu kawasan kimpalan dan bukannya dua (bebibir kimpalan soket).

Satu lagi kelebihan bebibir leher kimpalan ialah ia boleh disambungkan sama ada pada paip dan kelengkapan, manakala bebibir kimpalan soket sesuai dengan paip sahaja.

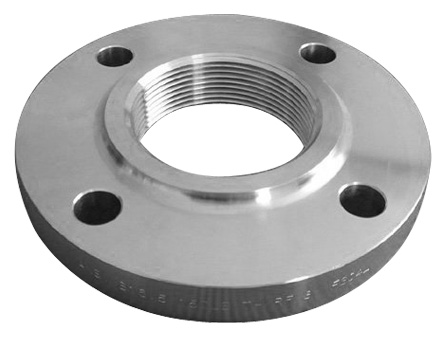

FLANGE BERUANG

Bebibir berulir disambungkan pada paip dengan menskrukan paip (yang mempunyai benang jantan, secara amnya NPT setiap ASME B1.20.1) ke bebibir, tanpa kimpalan jahitan (dalam kes tertentu, kimpalan kecil digunakan untuk meningkatkan kekuatan sambungan).

Bebibir berulir tersedia dalam saiz sehingga 4 inci dan penilaian tekanan berbilang, namun, ia digunakan, kebanyakannya, paip bersaiz kecil dalam tekanan rendah dan aplikasi suhu-rendah, seperti perkhidmatan utiliti air dan udara.

Bebibir berulir juga merupakan keperluan wajib di kawasan letupan, seperti stesen minyak dan loji, kerana pelaksanaan sambungan dikimpal dalam persekitaran sedemikian akan berbahaya.

Rujuk artikel ini, untuk mengetahui tentang dimensi bebibir berulir ANSI/ASME.

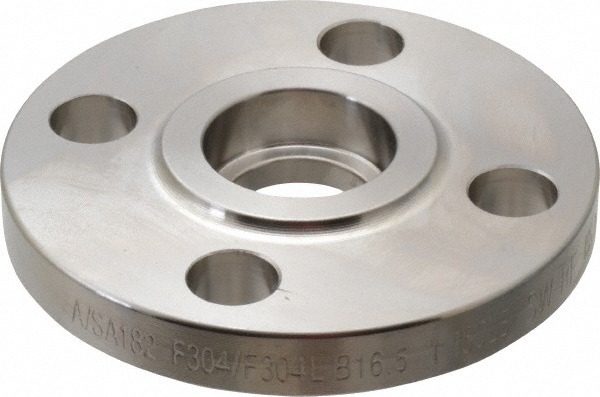

FLANGE KIMPALAN SOKET

 .

FLANGE SENDI LAP



JENIS-JENIS KHAS BEDIR

NIPOFLANGE

Nipoflange digunakan untuk saluran paip cawangan pada 90 darjah dan merupakan produk yang dihasilkan dengan menggabungkan bebibir leher kimpalan dengan Nipolet palsu.

Walau bagaimanapun, Nipoflange ialah kepingan tunggal pepejal keluli palsu dan bukan dua produk berbeza yang dikimpal bersama.

Untuk memasang Nipoflange, kakitangan paip perlu mengimpal bahagian Nipolet peranti pada paip run dan bolt bahagian bebibir pada flange paip bercabang.

Nipoflanges boleh didapati dalam bahan yang berbeza, seperti keluli karbonASTM A105(perkhidmatan-suhu tinggi), ASTM A350 (keluli karbon suhu-rendah), ASTM A182 (gred keluli tahan karat, termasuk dupleks dan super dupleks) dan aloi nikel (Inconel, Incoloy, Hastelloy, dll).

Nipoflange juga dihasilkan dalam varian bertetulang, yang mempunyai kekuatan mekanikal tambahan berbanding Nipoflange standard.

WELDOFLANGE

Weldoflange secara konsepnya serupa dengan Nipoflange, kerana ia adalah gabungan bebibir leher kimpal dan sambungan pemasangan cawangan (Weldolet dalam kes ini). Weldoflanges diperbuat daripada sekeping tunggal keluli tempa pepejal, bukan dengan mengimpal bahagian berasingan bersama-sama.

ELBOFLANGE DAN LATROFLANGE

Jenis bebibir lain yang kurang biasa ialah apa yang-dipanggil Elboflange (gabungan bebibir dan Elbolet) dan "Latroflange" (gabungan bebibir dengan Latrolet). Elboflanges digunakan untuk cawangan saluran paip pada 45 darjah.

FLANGE PUTAR

Bebibir gelang pusing memudahkan penjajaran lubang bolt di antara dua bebibir mengawan, satu ciri yang membantu dalam banyak keadaan, seperti pemasangan saluran paip berdiameter besar, saluran paip bawah laut dan luar pesisir, kerja paip di perairan cetek dan persekitaran yang serupa. Bebibir pusing sesuai dengan minyak, gas, hidrokarbon, air, kimia dan pengurusan cecair yang memerlukan petrokimia dan lain-lain.

Dalam kes saluran paip berdiameter besar, misalnya, paip dipasang, pada satu hujung, dengan bebibir leher kimpalan standard, dan dengan bebibir pusing di hujung yang lain: dengan hanya memutar bebibir pusing pada paip, pengendali boleh mencapai penjajaran sempurna lubang bolt dengan cara yang lebih mudah dan cepat.

Piawaian utama untuk bebibir gelang pusing ialah ASME/ANSI, DIN, BS, EN, ISO, dll. Piawaian yang paling biasa untuk aplikasi petrokimia ialah ANSI/ASME B16.5 atau ASME B16.47.



Bebibir pusing tersedia dalam semua bentuk standard bebibir biasa, iaitu kimpalan-leher, gelincir-pada, pusingan-sendi, kimpalan soket dll, dalam semua gred bahan dan dalam julat dimensi yang luas (saiz boleh berbeza dari 3/8" hingga 60" dan penarafan tekanan dari 150 hingga 250).

Bebibir pusing boleh dihasilkan dalam keluli karbon (ASTM A105), keluli aloi (ASTM A182 F1, A182 F5, A182 F9, A182 F91), dan, keluli tahan karat (ASTM A182 F304, A182 F304L, A182 F316, A182 F3).

MENGELUARKAN BUDIR ("EXPANDER")

Bebibir mengembang, atau "bebibir pengembang", digunakan untukmeningkatkan lubang saluran paipdari titik tertentu ke tempat lain atau untuk menyambungkan paip ke peranti mekanikal lain seperti pam, pemampat dan injap yang mempunyai saiz salur masuk yang berbeza.

Bebibir mengembang yang diwakili dalam gambar ialah bebibir leher kimpalan dengan lubang yang lebih besar pada hujung-bukan bebibir.

Mengembangkan bebibir boleh digunakan untuk meningkatkan lubang paip larianhanya dengan satu atau maksimum dua saiz dan tidak lebih(contoh: dari 2 hingga 3 atau maksimum 4 inci).

Bebibir pengembang adalah penyelesaian yang lebih murah (dan lebih ringan) berbanding dengan gabungan pengurang buttweld dan flange standard (iaitu penyelesaian standard untuk peningkatan lubang paip melebihi 2 saiz).

Bahan yang paling biasa untuk mengembangkan bebibir ialah A105 (keluli karbon bersuhu tinggi-), A350 (LTCS) dan ASTM A182 (keluli tahan karat dan ke atas).
Penarafan tekanan dan dimensi bebibir mengembang adalah mengikut spesifikasi ANSI/ASME B16.5 dan tersedia dengan muka terangkat atau rata (RF, FF).

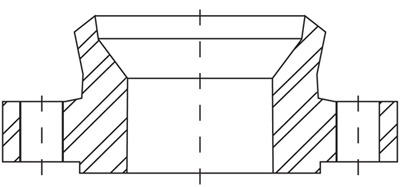

Lukisan bebibir mengembang ASME.



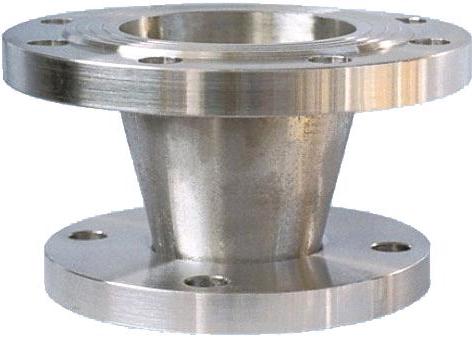

MENGURANGKAN FLANGE ("PENGURANG")

Bebibir pengurang, atau dipanggil bebibir pengurang, mempunyai fungsi yang bertentangan daripada bebibir pengembang yang dilihat di atas, iaituia digunakan untuk mengurangkan lubang saluran paip.

Lubang paip larian boleh dikurangkan dengan selamat dengan hanya 1 atau 2 saiz (jika tidak penyelesaian berdasarkan gabungan pengurang kimpalan punggung dan bebibir standard perlu digunakan).

Bebibir pengurang tersedia dalam kebanyakan saiz dan gred bahan, dan biasanya tidak tersedia daripada stok.

Mengecilkan bebibir mengikut pertimbangan yang sama dari segi spesifikasi, saiz dan gred bahan seperti bebibir pengembang.

Rujukan Pasaran Harga Keluli 2026

Harga adalah untuk rujukan sahaja. Sila beritahu saya jenis bebibir, saiz, penilaian tekanan, dan kuantiti yang anda perlukan, dan saya akan memberikan andasebut harga percumasekarang juga!

Soalan Lazim:

1. Apakah jenis bebibir yang paling biasa digunakan dalam sistem perpaipan?

Jenis yang paling biasa termasuk Slip-On (SO), Weld Neck (WN), Blind, Socket Weld (SW), Threaded dan Lap Joint flange. Setiap satu memenuhi keperluan tekanan dan suhu tertentu. Untuk aplikasi-tekanan tinggi, bebibir Weld Neck ialah standard industri, manakala bebibir Buta adalah penting untuk menutup hujung paip atau bukaan bejana tekanan.

2. Mengapa sambungan bebibir saya bocor?

J: Menurut maklum balas daripada komuniti kejuruteraan di Reddit, 90% kebocoran berpunca daripada pramuat bolt yang tidak rata atau pemilihan gasket yang tidak betul.

3. Bagaimanakah saya boleh menentukan sama ada saya memerlukan bebibir Kelas 150 atau Kelas 300?

A: Ia bergantung kepada tekanan reka bentuk. Sebagai contoh, bebibir Kelas 150 mempunyai penarafan tekanan kira-kira 264 psig pada 185 darjah F. Jika anda menggunakan bahan gasket lembut, adalah disyorkan untuk memilih kelas yang lebih tinggi untuk memastikan daya pengedap yang seragam.

4. Bebibir Leher Kimpal lwn. Slip-Pada Bebibir: Manakah yang lebih baik untuk tekanan tinggi?

Bebibir Weld Neck (WN) adalah lebih baik untuk persekitaran suhu-tinggi dan{1}}ekstrem. Tidak seperti Slip-Pada bebibir, bebibir WN menampilkan hab tirus yang menyediakan tetulang struktur dan mengedarkan tekanan.

5. Apakah keburukan Bebibir Berulir?

Kelemahan utama Bebibir Berulir ialah kerentanannya terhadap kebocoran dalam sistem dengan getaran tinggi, kitaran haba atau tekanan tinggi. Ia terhad kepada aplikasi suhu-rendah,-rendah (cth, utiliti air atau udara).

6. Berapakah purata harga bebibir keluli tahan karat bagi setiap kg?

Harga bebibir keluli tahan karat (cth,ASTM A182F304/316L) biasanya berkisar antara $3.50 hingga $7.00 setiap kg, bergantung kepada pasaran nikel dan molibdenum global. Penempaan tersuai,-penilaian tekanan tinggi (Kelas 1500+) dan aloi khusus seperti Duplex 2205 atau Inconel akan meningkatkan kos seunit dengan ketara berbanding keluli karbon standard.

7. Adakah Bebibir Sendi Lap sama dengan Bebibir Longgar?

Ya, Bebibir Sendi Lap sering dirujuk sebagai bebibir longgar kerana ia berfungsi seiring dengan Hujung Stub.

8. Bagaimanakah saya boleh memilih antara Bebibir Muka Terbesar (RF) dan Muka Rata (FF)?

Muka Tertinggi (RF) adalah yang paling biasa untuk bebibir keluli, menumpukan tekanan pada kawasan gasket yang lebih kecil untuk pengedap yang lebih ketat. Walau bagaimanapun, anda mesti menggunakan Muka Rata (FF) apabila menyelak peralatan besi tuang (seperti pam atau injap).

9. Apakah punca kegagalan biasa dalam bebibir industri?

Kegagalan bebibir biasanya disebabkan oleh penegangan bolt yang tidak betul, degradasi gasket, atau retak kakisan tegasan (SCC).

10. Apakah perbezaan antara Spectacle Blind dan Ring Spacer?

Spectacle Blind ialah alat keselamatan berbentuk cermin mata, terdiri daripada plat pepejal (buta) dan cincin berongga (spacer). Ia membenarkan pengesahan visual sama ada baris "terbuka" atau "tertutup." Spacer Cincin tunggal digunakan hanya apabila talian dibuka secara kekal tetapi mungkin memerlukan pengasingan sementara semasa penyelenggaraan.
