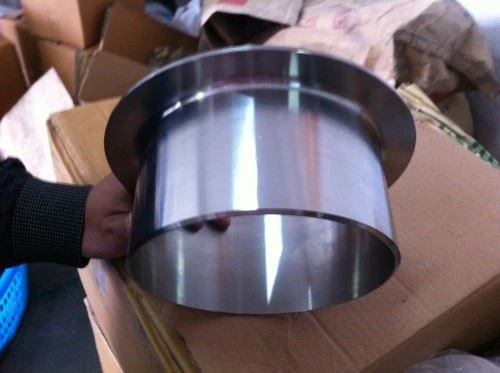

ASTM A 403 Akhir Stub

S 31254 Stub End MSS SP-43 ASTM A 403 UNS S 31254 Seamless Stub End 8 ″ SCH 20 Jenis: UNS S 31254 Bahan Akhir Stub lancar: F 44 (254 SMO, UNS S31 254, EN 1. 4547) Saiz: 8 ″ Standard: MSS SP-43 WT: SCH 20

Hantar pertanyaan

MSS SP-43 ASTM A 403 UNS S 31254 End Stub Seamless 8 ″ SCH 20

1.Spesifikasi / Ciri Utama

Taip: UNS S 31254 End Stub yang lancar
Bahan: F 44 (254 SMO, UNS S31 254, EN 1. 4547)
Saiz: 8 ″
Standard: MSS SP-43
WT: SCH 20

2.Komposisi Kimia dan Harta Mekanikal untukF 44 (254 SMO, UNS S31 254, EN 1. 4547)

Komposisi Kimia dan Harta Mekanikal untuk F 44 (254 SMO, UNS S31 254, EN 1. 4547)

Gred Keluli

Komposisi kimia

Prestasi Mekanikal

(Maksimum)

Kekuatan tegangan
(Min), Mpa

Kekuatan Hasil
(Min), Mpa

F 44 (254 SMO, UNS S31 254, EN 1. 4547)

0.02

0.80

1.00

0.030

0.010

17.50–18.50

19.50–20.50

0.18-0.25

6.00-6.50

0.50-1.00

680

300

3. Isi kandungan

1 Jadual Stub Ends yang dikimpal dengan dimensi 10 S MSS SP-43 jenis A / B

2 TOLERANSI DIMENSI STUB TAMAT MSS SP-43

MSS SP-43 ASTM A403 UNS S31254 Seamless Stub End 8

Jadual Stub Ends dikimpal dengan dimensi pantat 10 S MSS SP-43 jenis A / B

NPS	OD	T	G	F	R Jenis A	R Jenis B
4	114.3	3.05	157.2	76.2	11.18	0.76
5	141.3	3.40	185.7	76.2	11.18	1.52
6	168.3	3.40	215.9	88.9	12.7	1.52
8	219.1	3.76	269.9	101.6	12.7	1.52
10	273.1	4.19	323.9	127	12.7	1.52
12	323.9	4.57	381	152.4	12.7	1.52
14	355.6	4.78	412.8	152.4	12.70	1.52
16	406.4	4.78	469.9	152.4	12.7	1.52
18	457.2	4.78	533.4	152.4	12.70	1.52
20	508	5.54	584.2	152.4	12.70	1.52
24	609.6	6.35	692.2	152.4	12.7	1.52

Dimensi adalah dalam milimeter kecuali dinyatakan sebaliknya. Berat dalam kilogram dan kira-kira diberikan.

TOLERANSI DIMENSI STUB TAMAT MSS SP-43

Saiz Paip Nominal	1 / {{1}} hingga {{2}}. 1 / 2	3 hingga {{{2}}}}. {{2}} / 2	4	5 hingga 8	10 hingga 18	20 hingga 24
Diameter Luar pada Akhir Kimpalan (OD)	0.8	0.8	0.8	+ 1.6 – 0.8	+ 2.29 – 0.76	+ 3.05 – 0.76
Panjang Keseluruhan (F)	1.6	1.6	1.6	1.6	2	2
Diameter Luar Lap (G)	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 1.6	+ 0 – 1.6
Ketebalan Lap (T)	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0
Fillet Radius of Lap (R)	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 1.6	+ 0 – 1.6	+ 0 – 1.6	+ 0 – 1.6
Ketebalan dinding (t)	Tidak kurang dari 87. 5% Ketebalan Dinding Nominal

Toleransi dimensi adalah dalam milimeter kecuali dinyatakan sebaliknya.

Catatan:

Jenis A untuk Flensa Sendi Lap
Jenis B untuk Slip On Flanges
MSS SP-43 hanya meliputi kelengkapan pantat keluli tahan karat yang dibuat untuk digunakan dengan Jadual 5 S dan 10 Paip S dan Stub End yang sesuai digunakan dengan paip S Jadual 40, seperti yang ditentukan dalam ASME B 36. 19. Toleransi dimensi dan dimensi yang ditentukan dalam MSS SP-43 pada dasarnya sama dengan yang terdapat dalam ASME B 16. 9 spesifikasi dari NPS 1 / 2 - NPS {{11 }}. Kecuali mengenai diameter luar pada serong.
