Bebibir Inconel 600
Jenis: SO, SW, BL, WN, LJ, Spectacle, Orifis dll.
Saiz: 1/2"-48", DN10-DN4000
Kelas: 75#-2500#, PN6-PN100
Standard: ASME, DIN, EN, JIS, BS
Bebibir inconel 600, Bebibir ASTM B564 Inconel 600, Bebibir ANSI B16.5 Inconel 600 Kelas 300 Leher Kimpalan, Bebibir Aloi Inconel ASTM B564 600, ANSI B16.48 Werkstoff No 2.4816 Bebibir Inconel NSB564 Inconel, ASME060 Inconel Threaded Flange Flange, Flange Inconel 600 Flat, Flange Buta Aloi 600 Inconel.
Bebibir Inconel 600:
Inconel Alloy 600 atau UNS N06600 ialah bahan gred kejuruteraan standard.ASTM B564 Inconel 600 Flangebertujuan untuk digunakan untuk aplikasi yang memerlukan ketahanan bukan sahaja terhadap kakisan tetapi juga haba. TheANSI B16.5 Inconel 600 Class 300 Weld Leher Flangejuga mempunyai sifat mekanikal yang sangat baik sambil mempersembahkan set sifat yang diingini termasuk kekuatan tinggi dan kebolehkerjaan yang baik. Kepelbagaian daripadainconel 600 Flangetelah menyebabkan gred Inconel tertentu ini digunakan dalam pelbagai aplikasi yang melibatkan suhu yang berjulat antara kriogenik hingga melebihi 2000 darjah F.
Seperti kebanyakan aloi nikel,ANSI B16.48 Werkstoff No 2.4816 Bebibir Inconeltahan terhadap pelbagai bahan menghakis. Sama seperti aloi berfungsi dengan baik dalam suhu tinggi,ASME SB564 Inconel Aloi UNS N06600 Bebibir Berulirmempunyai prestasi yang sangat baik dalam tetapan kriogenik juga. Biasanya, aloi yang digunakan dalam tetapan kriogenik terdedah kepada keretakan atau kegagalan. Tidak seperti kebanyakan logam lain, logamInconel 600 Flange Ratatidak retak mahupun koyak, membuatInconel 600 Aloi Buta Flangesangat sesuai untuk digunakan dalam industri atau aplikasi yang merupakan sebahagian daripada penyejukan.

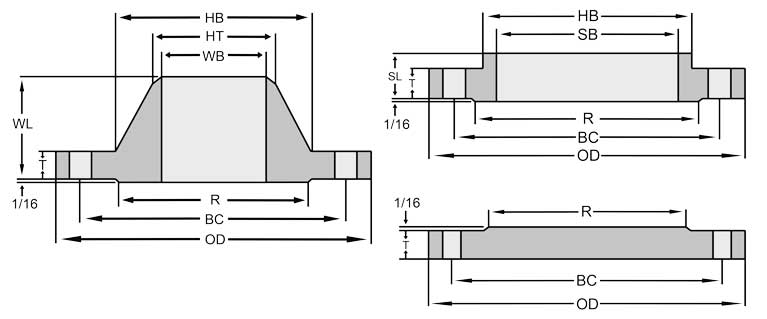

1. Dimensi Kelas 150 inconel 600 UNS N00600 Flange
|
Saiz Nominal |
Diameter Luar |
Min. Ketebalan |
RF Dia. |
Bilangan Lubang Bolt |
Diameter Lubang |
Bulatan Bolt |
SO Bore ID |
ID Bore WN |
Dia. Pangkalan Hab |
Dia. daripada Hub Top |
JADI LTH |
WN LTH |
|
1⁄2 |
3.50 |
0.38 |
1.38 |
4 |
0.62 |
2.38 |
0.88 |
0.62 |
1.19 |
0.84 |
0.56 |
1.81 |
|
3⁄4 |
3.88 |
0.44 |
1.69 |
4 |
0.62 |
2.75 |
1.09 |
0.82 |
1.50 |
1.05 |
0.56 |
2.00 |
|
1 |
4.25 |
0.50 |
2.00 |
4 |
0.62 |
3.12 |
1.36 |
1.05 |
1.94 |
1.32 |
0.62 |
2.12 |
|
11⁄4 |
4.62 |
0.56 |
2.50 |
4 |
0.62 |
3.50 |
1.70 |
1.38 |
2.31 |
1.66 |
0.75 |
2.19 |
|
11⁄2 |
5.00 |
0.62 |
2.88 |
4 |
0.62 |
3.88 |
1.95 |
1.61 |
2.56 |
1.90 |
0.81 |
2.38 |
|
2 |
6.00 |
0.69 |
3.62 |
4 |
0.75 |
4.75 |
2.44 |
2.07 |
3.06 |
2.38 |
0.94 |
2.44 |
|
21⁄2 |
7.00 |
0.81 |
4.12 |
4 |
0.75 |
5.50 |
2.94 |
2.47 |
3.56 |
2.88 |
1.06 |
2.69 |
|
3 |
7.50 |
0.88 |
5.00 |
4 |
0.75 |
6.00 |
3.57 |
3.07 |
4.25 |
3.50 |
1.12 |
2.69 |
|
31⁄2 |
8.50 |
0.88 |
5.50 |
8 |
0.75 |
7.00 |
4.07 |
3.55 |
4.81 |
4.00 |
1.19 |
2.75 |
|
4 |
9.00 |
0.88 |
6.19 |
8 |
0.75 |
7.50 |
4.57 |
4.03 |
5.31 |
4.50 |
1.25 |
2.94 |
|
5 |
10.00 |
0.88 |
7.31 |
8 |
0.88 |
8.50 |
5.66 |
5.05 |
6.44 |
5.56 |
1.38 |
3.44 |
|
6 |
11.00 |
0.94 |
8.50 |
8 |
0.88 |
9.50 |
6.72 |
6.07 |
7.56 |
6.63 |
1.50 |
3.44 |
|
8 |
13.50 |
1.06 |
10.62 |
8 |
0.88 |
11.75 |
8.72 |
7.98 |
9.69 |
8.63 |
1.69 |
3.94 |
|
10 |
16.00 |
1.12 |
12.75 |
12 |
1.00 |
14.25 |
10.88 |
10.02 |
12.00 |
10.75 |
1.88 |
3.94 |
|
12 |
19.00 |
1.19 |
15.00 |
12 |
1.00 |
17.00 |
12.88 |
12.00 |
14.38 |
12.75 |
2.12 |
4.44 |
|
14 |
21.00 |
1.31 |
16.25 |
12 |
1.12 |
18.75 |
14.14 |
13.25 |
15.75 |
14.00 |
2.19 |
4.94 |
|
16 |
23.50 |
1.38 |
18.50 |
16 |
1.12 |
21.25 |
16.16 |
15.25 |
18.00 |
16.00 |
2.44 |
4.94 |
|
18 |
25.00 |
1.50 |
21.00 |
16 |
1.25 |
22.75 |
18.18 |
17.25 |
19.88 |
18.00 |
2.62 |
5.44 |
|
20 |
27.50 |
1.62 |
23.00 |
20 |
1.25 |
25.00 |
20.20 |
19.25 |
22.00 |
20.00 |
2.81 |
5.62 |
|
22 |
29.50 |
1.75 |
25.25 |
20 |
1.38 |
27.25 |
22.22 |
21.25 |
24.25 |
22.00 |
3.07 |
5.82 |
|
24 |
32.00 |
1.81 |
27.25 |
20 |
1.38 |
29.50 |
24.25 |
23.25 |
26.12 |
24.00 |
3.19 |
5.94 |
2.ASTMB564 inconel 600 UNS N00600 Nama Dagangan
|
UNS: |
N06600 |
|
Spesifikasi: |
ASME SB-564 |
|
Spesifikasi antarabangsa: |
BS 3072-3076 (NA14) DIN 17742, DIN 17750, DIN 17754 WERKSTOFF Nr 2.4816 TÜV 305 AFNOR-NC 15 Fe |
3. Aloi Nikel inconel 600 Sifat Kimia Setara
|
Gred |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
|
Inconel 600 |
0.15 maks |
1.00 maks |
0.50 maks |
0.015maks |
0.50 maks |
6.00 – 10.00 |
72.00 min |
14.00 – 17.00 |
4. Nikel Aloi inconel 600 Sifat Mekanikal
|
unsur |
Ketumpatan |
Takat lebur |
Kekuatan Tegangan |
Kekuatan Hasil (0.2%Offset) |
Pemanjangan |
|
Inconel 600 |
8.47 g/cm3 |
1413 darjah (2580 darjah F) |
Psi – 95,000 , MPa – 655 |
Psi – 45,000 , MPa – 310 |
40 % |
5. Gred Setara untuk Bebibir Inconel 600
|
STANDARD |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
|
Inconel 600 |
2.4816 |
N06600 |
NCF 600 |
NA 13 |
МНЖМц 28-2,5-1,5 |
NC15FE11M |
NiCr15Fe |
