ASME B 16. 48 Hastelloy C-276 Penempaan Spectacle Blind Orifice Plate Spacer Ring Paddle Blind

1. Apa itu Buta Spectacle atau angka 8 buta?

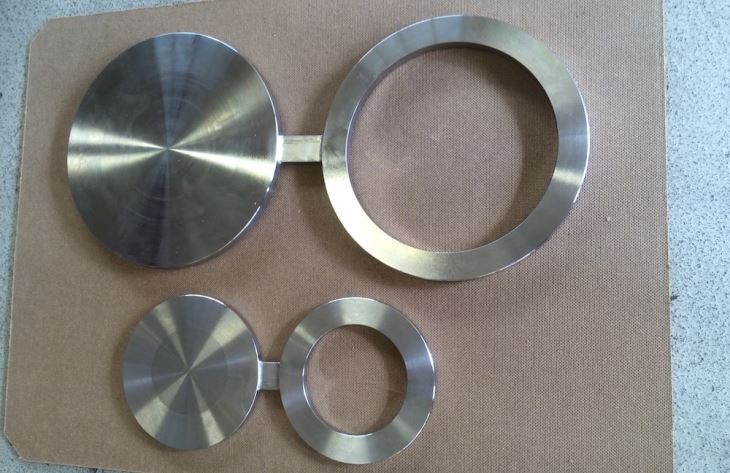

Spectacle blind adalah plat penahan tekanan dengan satu hujung padat dan satu hujung terbuka yang dihubungkan dengan bahagian hidung kecil (tali leher kecil). Sekarang, lihat gambar orang buta ini. Kerana menyerupai sepasang kacamata atau angka angka Lapan, Spectacle blind juga dikenal sebagai angka 8 buta dan kadang-kadang merujuk secara kolektif sebagai angka 8 buta tontonan.

2. Paddle blank atau Spade atau Slip Blind

Paddle blank atau spade mirip dengan hujung padat cermin mata. Pegangan dikimpal dengan buta spesifikasi. Lihat gambar.

3. Paddle Spacer atau Spacer Ring

Paddle blank atau spacer ring serupa dengan penutup mata yang terbuka. Pemegang dikimpal dengan tempat kosong. Lihat gambar.

4. Penggunaan Spectacle Blind, Spade dan Spacer

Spectacle Blind, Spades dan Spacer digunakan untuk memberikan fleksibiliti semasa melakukan operasi. Oleh itu, adalah mustahak untuk mempertimbangkan perkara ini semasa reka bentuk sistem Paip. Kosong dipasang dalam garis mendatar. Secara umum, anda dapat melihat penggunaan flensa buta tontonan di lokasi berikut;

. Di saluran masuk dan keluar peralatan statik

. Di saluran masuk dan keluar peralatan putar

. Di saluran masuk dan keluar pemanas api dan tajuk biasa

. Dalam talian pintasan

. Pada had bateri unit

5. Spectacle Blind Flange Class& Jenis-Jenis

ASME B 16. 48 standard yang merangkumi Garis Kekosongan. Piawaian ini merangkumi Spectacle Blind, Spades dan Spacers dengan kelas tekanan 150, 300, 600, {{5}}, 150 0, dan { {7}} seperti yang disenaraikan dalam ASME B 16. 5.

6. Tirai khas boleh didapati dalam jenis muka berikut;

. Muka Dibesarkan

. Kekosongan Cincin-Bersama Wanita

. Kekosongan Cincin-Bersama Lelaki

7. Maklumat Lanjut mengenai C2 7 6

Hastelloy Alloy C 276 Komposisi Kimia Paip Flanges

Gred	C	Mn	Si	S	Syarikat	Ni	Cr	Fe	Mo	P
C276	0. 010 maks	1. Maks. 00	0. 08 maks	0. 03 maks	2. 50 maks	50. 99 min *	14.50 – 16.50	4.00 – 7.00	15.00 – 17.00	0. 04 maks

Hastelloy C 276 Sifat Mekanik Flanges Plat

Unsur	Ketumpatan	Takat lebur	Kekuatan tegangan	Kekuatan Hasil (0. 2% Offset)	Pemanjangan
Hastelloy C 276	8. 8 9 g / cm 3	1370 °C (2500 °F)	Psi - 1, 15, 000, MPa - 790	Psi - 52, 000, MPa - 355	40 %

Gred Setara untuk C 276 Flanges Pipa Perindustrian Hastelloy

STANDARD	WERKSTOFF NR.	UNS	JIS	HADIR	EN	ATAU
Hastelloy C 276	2.4819	N10276	BARU 0276	ХН65МВУ	NiMo 16 Cr 15 W	ЭП760

8. Piawai / Jenis Hastelloy Flange Dan Kelas Tekanan:

ASME / ANSI B 16. 5	Flange Neck Welding, Slip on Flange, Blind Flange, High Hub Blind Flange, Socket Weld Flange, Lap Joint Flange, Threaded Flange, Ring Type Joint Flange
KELAS TEKANAN	150, 300, 400, 600, 900, 1500, 2500
ASME / ANSI B 16. 47	Flange Leher Kimpalan, Flange Blind [Seri A& B]
KELAS TEKANAN	75, 150, 300, 400, 600, 900
ASME / ANSI B 16. 36	Flange Neck Welding, Slip on Flange, Threaded Flange
KELAS TEKANAN	300, 400, 600, 900, 1500, 2500
BS 4504 SEC {{1}}. 1	Flange Neck Welding, Hubbed Slip on Flange, Hubbed Threaded Flange, Lapped Pipe End Flange, Plate Flange, Loose Plate Flange, Loose Plate With Weld Neck Flange, Blank Kosong
KELAS TEKANAN	PN 2. 5 KE PN 40
BS 4504 [BAHAGIAN 1]	Flange Neck Welding, Hubbed Slip-On Hubbed Threaded, Plat Flange, Loose Plate With Weld On Plat Collar, Flange Kosong
KELAS TEKANAN	PN 2. 5 KE PN 400
BS 1560 BOSS	Flange Neck Welding, Flange Welding Socket, Flange Slip-On, Flange Blind, Flange Boss Flange, Flapped Lempung
KELAS TEKANAN	150, 300, 400, 600, 900, 1500, 2500
BS 10	Flange Leher Kimpalan, Flange Slip-On Flange, Flange Boss Flange, Slip-On Boss Flange, Blind Flange
JADUAL	D, E, F, H
FUNGSI DIN	DIN 2527, 2566, 2573, 2576, 2641, 2642, 2655, 2656, { {8}}, 2628, 2629, 2631, 2632, 2633, 2634, 2635, {{16 }}, 2637, 2638, 2673
KELAS TEKANAN	PN 6 KE PN 100
